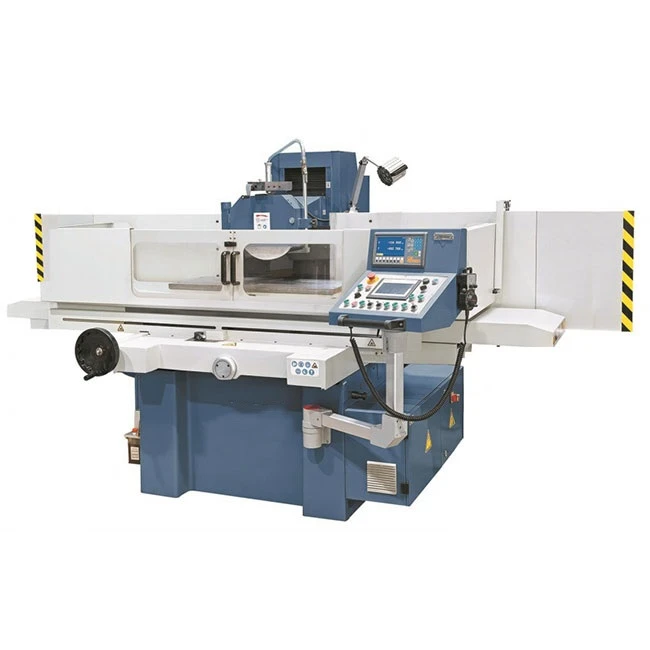

Wysoce precyzyjna szlifierka do powierzchni stołowych



Wysoce precyzyjna stołowa szlifierka do powierzchni do dokładnego wykańczania powierzchni i szlifowania na poziomie mikronów-. Stosowany do części metalowych, które wymagają płaskości, gładkiej powierzchni i stabilnej dokładności wymiarowej w produkcji.





MX-50100	AHR	AHD	NC2
Pionowy	Szybki ruch i instrukcja	Silnik serwo prądu przemiennego	Silnik serwo prądu przemiennego
Przechodzić	Automatycznie przerywany	Silnik	Silnik serwo prądu przemiennego
Wzdłużny	Hydrauliczny	Hydrauliczny	Hydrauliczny
Kontroler	--	GS-Dotykowy sterownik PLC	GS-Dotykowy sterownik PLC



Model		MX-50100AHR/AHD/NC2
Rozmiar stołu (szer. x dł.)		506 x 1005 mm
Maks. Podróż wzdłużna		1030 mm
Krzyż Tranal		540 mm
Maks. Odległość od środka wrzeciona do stołu		540 mm
Rozmiar uchwytu magnetycznego		500 x 1000 mm
Prędkość ruchu wzdłużnego stołu		5 ~ 25 m/min
Ruch poprzeczny stołu	Automatyczne podawanie	0,1 ~ 8 mm/min
	Szybka prędkość	990 mm/min
	Posuw koła zamachowego	0,02 mm/dz.
Ruch pionowy głowicy koła	Automatyczne podawanie	-(tryb H/R)0,005/0,01/0,02/0,03/0,04/0,05 (tylko dla modelu D) (mm/skok)
	Szybka prędkość	-(Tryb H)610(Tylko dla modelu R) 480 (Tylko dla modelu D) (mm/min)
	Posuw koła zamachowego	0,005 mm/dz.
Koło szlifierskie	Prędkość	50 Hz 1440 obr./min
		60 Hz 1750 obr./min
	(ODxWxID)Rozmiar	Ф355x40xФ127mm
Silnik wrzeciona		5,5 kW/7,5 KM
Silnik hydrauliczny		2,2 kW
Silnik pompy chłodzącej		0,09 kW
Silnik podnoszący		-(tryb H) 0,25 kW (tryb R) 0,75 kW (tryb D, serwomotor)
Silnik posuwu krzyżowego		0,04 kW
Maksymalna ładowność stołu (w tym uchwyt magnetyczny)		600 kg
Całkowita moc znamionowa		9kw
Wysokość maszyny		1890 mm
Chropowatość powierzchni		Ra Mniejszy lub równy 0,25 μm
Waga brutto		4100 kg
Rozmiar opakowania (DxSxW)		3060*2360*2300 mm





Mikronowa dokładność szlifowania
Dokładność wykończenia powierzchni do 1 μm w przypadku zadań szlifowania z małą tolerancją.

Sztywna żeliwna konstrukcja
Łoże z żeliwa-odprężonego, zapewniające odporność na wibracje i stabilność wymiarową.

Duży obszar stołu roboczego
Rozmiar stołu 506 × 1005 mm do średnich i dużych detali.

Duża pojemność podróżna
Przesuw wzdłużny 1030 mm i przesuw poprzeczny 540 mm zapewniają większy zakres obróbki.

Stabilne mocowanie magnetyczne
Uchwyt magnetyczny 500 × 1000 mm z równomierną siłą trzymania na całej powierzchni.

System wrzeciona o niskim poziomie wibracji
Wyważona konstrukcja wrzeciona zapewniająca stabilny obrót i spójne wykończenie powierzchni.





Konfiguracja maszyny:Wrzeciono, system sterowania i rozmiar stołu można dostosować w zależności od wymagań produkcyjnych.

Stół roboczy i uchwyt:Uchwyt magnetyczny i rozmiar stołu można dostosować do różnych typów obrabianych przedmiotów.

Wymagania dotyczące precyzji:Dostępne są różne poziomy dokładności dla określonych zastosowań szlifowania.

Integracja produkcji:Możliwość dostosowania układu i procesu w przypadku instalacji liniowej i produkcji seryjnej.





Komponenty lotnicze:Precyzyjne szlifowanie małych części konstrukcyjnych;

Części samochodowe:Wykańczanie powierzchni elementów silników i przekładni;

Formuj i umieraj:Wykańczanie podstaw form i wkładek;

Oprzyrządowanie i osprzęt:Szlifowanie sprawdzianów, narzędzi skrawających i elementów osprzętu;

Komponenty medyczne:Precyzyjne szlifowanie części metalowych.
